Dispositivo Diferencial Residual: o que é e para que serve?

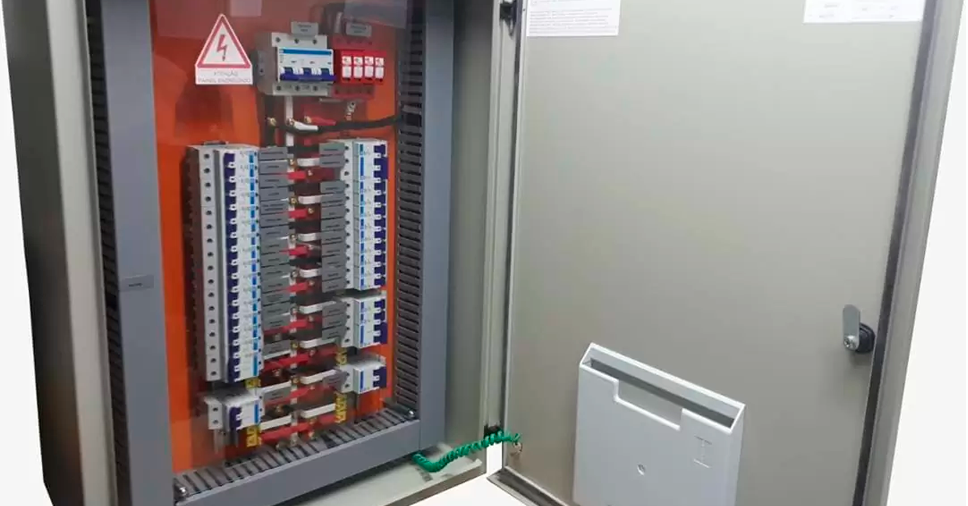

Vemos a instalação de um Dispositivo Diferencial Residual.

Sendo parte fundamental de um projeto elétrico, o Dispositivo Diferencial Residual é essencial para manter a proteção das pessoas e do local em si. Ele protege o circuito contra curto-circuitos e mau funcionamento da rede elétrica. Por isso, neste artigo, a Innvolt Painéis vem explicar o que é exatamente esse dispositivo e qual a sua função. Continue a leitura e entenda mais sobre o assunto!

O que é o Dispositivo Diferencial Residual?

O Dispositivo Diferencial Residual, também chamado de apenas DR, é um dispositivo de segurança utilizado em instalações elétricas. Ele tem como principal objetivo detectar fugas de corrente em circuitos elétricos. Quando qualquer pequena falha é detectada, ele aciona o desligamento imediato. Assim, evita-se diversos tipos de acidentes como choques e até um curto-circuito, por exemplo.

Além disso, o DR também possui outra importante função que é a proteção contra incêndios. Ele atua como um vigia da qualidade da instalação elétrica. Dessa forma, consegue evitar as “fugas de corrente”, que geram faíscas.

Seja por um toque acidental, um fio desencapado, ou até mesmo pelo uso de equipamentos elétricos em áreas molhadas, o Dispositivo Diferencial Residual consegue segurar a eletricidade. Sendo assim, outro ponto positivo é que com ele, o circuito todo não é afetado caso apresente alguma falha.

Como funciona a instalação?

O DR é um dispositivo simples e pequeno e pode ser instalado direto no quadro de distribuição de energia elétrica das residências.

Geralmente em casas o dispositivo DR é limitado a uma fuga de carga máxima de 30 miliamperes. Isso é o suficiente para não causar danos ao ser humano se houver contato. Por outro lado, em indústrias, o componente geralmente possui 300 miliamperes como corrente de desarme. É uma potência bem mais forte com o mesmo objetivo: evitar acidentes e possíveis óbitos dos trabalhadores.

Onde eles devem ser utilizados?

O Dispositivo Diferencial Residual deve ser usado, de acordo com a NBR 5410, obrigatoriamente em circuitos que alimentem:

  • pontos de utilização em banheiros;
  • tomadas em áreas externas;
  • tomadas localizadas em áreas internas que possam vir a alimentar equipamentos na área externa;
  • cozinhas, lavanderias, áreas de serviço, garagens e demais ambientes internos normalmente molhados ou sujeitos a lavagens.

Somente em 2017 foram registrados no Brasil 1.387 acidentes, sendo 627 mortes por choques elétricos. Com o DR, esses mesmos acidentes poderiam ter sido evitados em 100% dos casos.

Vantagens do uso do dispositivo DR

  • evita desperdício de energia elétrica por conta de fugas de correntes;
  • previne choques elétricos;
  • Previne incêndios;
  • evita curto-circuitos na instalação elétrica;
  • mantém a rede trabalhando em harmonia.

ATENÇÃO! O Dispositivo Diferencial Residual não anula o uso do disjuntor. Os dois devem ser ligados em série e o DR após o disjuntor.
